Für eine liebe Verwandte, die leider Probleme hatte sich zu erinnern
welcher Wochentag gerade ist, wurde eine Uhr entwickelt, die

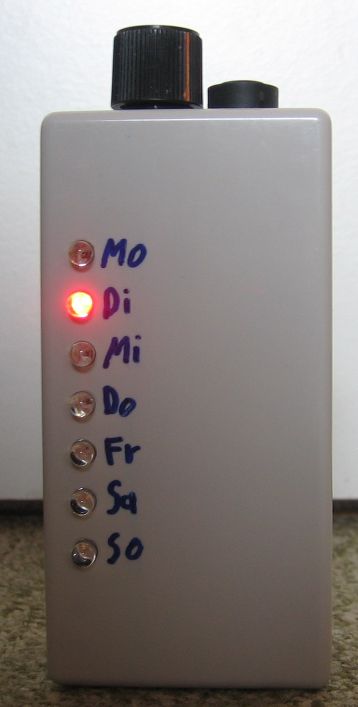

möglichst einfach abzulesen ist. Jede LED steht für einen
Wochentag. Das Einstellen der Uhr erfolgt per DCF77, so dass nach einem
Akku/Batteriewechsel nichts eingestellt werden muss.
Für die DCF Dekodierung wurde dieses mal auf fertigen
Code
zurückgegriffen.
Werden sehr helle LEDs verwendet, lassen sich diese auch bei einem sehr
niedrigen Strom bei normaler Zimmerhelligkeit gut erkennen. Dies
ermöglicht einen dauerhaftes leuchten selbst bei Batteriebetrieb.
Tests zeigten eine Betriebsdauer von 3 Monaten mit zwei normalen NIMH
Mignon Akkus. Bei der Verwendung von Akkus mit geringer Selbstentladung
(Ready To Use) waren sogar 6 Monate Betrieb möglich.

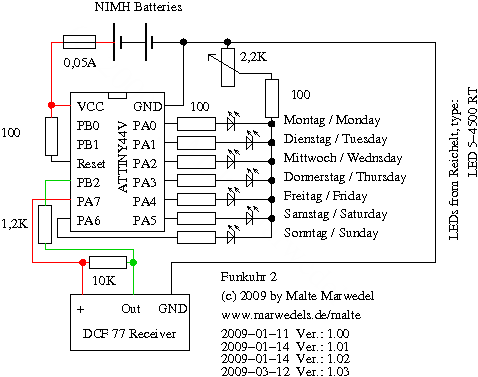

Software und Schaltplan
Wie immer, Verwendung auf eigenes Risiko und ohne Gewähr.
Insbesondere beim unbeaufsichtigten Betrieb muss darauf geachtet
werden, dass es im Falle einer Fehlfunktion der Schaltung in keinem
Fall zu einem Kurzschluss kommt.
Das Poti sollte durch eins mit einem größeren Wertebereich oder
durch einen entsprechenden festen Widerstand ersetzt werden, da selbst bei der
Minimalstellung die Helligkeit der LEDs noch relativ hoch ist.
